TD : Robot ROBOVOLC

1 - Présentation

Robot ROBOVOLC

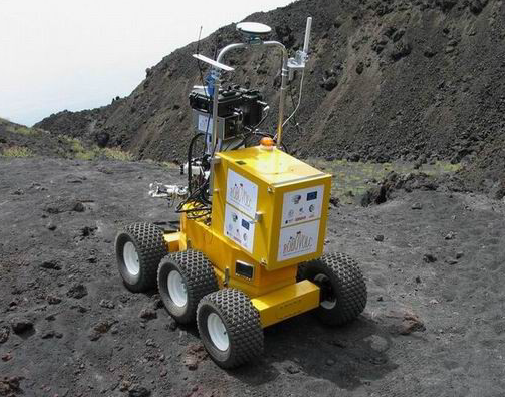

Le ROBOVOLC est un robot mobile pour l'exploration volcanique. Il est conçu pour minimiser les risques pris par les vulcanologues et les techniciens impliqués dans des activités à proximité des cratères en phase éruptive.

Le cahier des charges établi par l'ensemble des partenaires spécifie que le robot doit être capable de :

  • s'approcher d'un cratère actif;
  • collecter des échantillons de rejets éruptifs;
  • collecter des échantillons gazeux;
  • collecter des données physiques et chimiques;
  • surveiller une bouche de cratère.

Le robot mobile est piloté à distance depuis le poste de contrôle. L'opérateur visualise en permanence les images transmises par la caméra embarquée, et reçoit cycliquement des informations sur la position géographique du robot.

Ces informations sont obtenues localement sur le robot par un système GPS (Global Positioning System), et récupérées sur le poste de pilotage par l'intermédiaire de la liaison radio.

Pour ses déplacements, le robot est soit en mode automatique (il se dirige automatiquement vers un point géographique qui lui a été spécifié), soit en mode manuel (il est piloté manuellement, à distance, par l'opérateur)

2 - Asservissement de vitesse

2.1 - Calculs préliminaires

Dans la réalité, pour piloter le robot, il est nécessaire de contrôler finement la vitesse de rotation de chaque roue afin de minimiser les glissements, notamment en mode automatique, lorsque le robot doit suivre un cap de manière autonome...

Les roues sont équipées de pneumatiques spéciaux dont le diamètre extérieur D est de 300 mm. On suppose un déplacement sans glissement ni patinage et on veut appliquer aux roues une vitesse ωr telle que la vitesse de déplacement VD en ligne droite soit égale à 0,2 m/s.

Q1. Exprimer ωr en fonction de VD et de D. Faire l’application numérique.

Le système d'asservissement qui équipe chacune des roues est destiné à contrôler la vitesse de rotation de la roue, et doit permettre au système embarqué de détecter un glissement (manque d'adhérence) ou un patinage de celle-ci (comme par exemple quand la situation du robot fait que momentanément la roue ne touche plus le sol...).

Schéma bloc
Schéma bloc de l'asservissement du robot

Le réducteur placé en sortie du moteur présente un rapport de réduction r=$(omegar)/(omegam) = 1/236$

Q2. Calculer ωm lorsque VD=0.2m/s

Q3. Calculer la transmittance (quotient de la grandeur de sortie divisée par la grandeur d’entrée) TM du moteur sachant que Um=10V, lorsque VD=0.2m/s.

Q4. Calculer la transmittance TH du hacheur sachant que la commande Y=5V, lorsque VD=0.2m/s

Le capteur permet d'obtenir une grandeur proportionnelle à la vitesse de rotation réelle de la roue,

Q5. Calculer la transmittance TC du capteur de vitesse sachant que M=5V, lorsque VD=0.2m/s.

Pour une consigne Vc = 5V, correspondant à une consigne de 0.2m/s, on obtient une vitesse VD=0.182 m/s.

Q6. Calculer la valeur du gain proportionnel KP

On donne la relation permettant de déterminer VD en fonction de la consigne

$VD=(R*r*KP*TH*TM*VC)/(1+KP*TH*TM*TC)$

Q7. Calculer la vitesse VD pour KP=3, puis pour KP=20.

Q8. Compléter le tableau ci-dessous pour une consigne de 0.2m/s, puis en déduire l'effet de KP sur l'erreur statique.

KPErreur Statique
3
10
20

3 - Infuence des type de correcteurs

3.1 - Analyse de l’influence de Kp

Q9. Indiquer quelle est l’influence de Kp sur la réponse du système.

3.2 - Analyse de l’influence de Kd

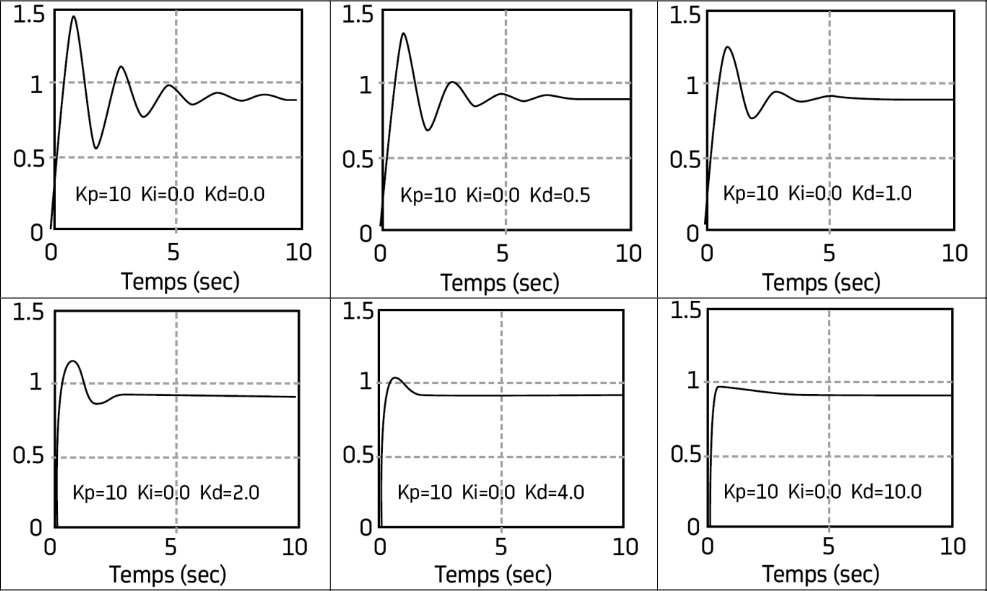

Q10. Indiquer quelle est l’influence de Kd sur la réponse du système.

3.3- Analyse de l’influence de Ki

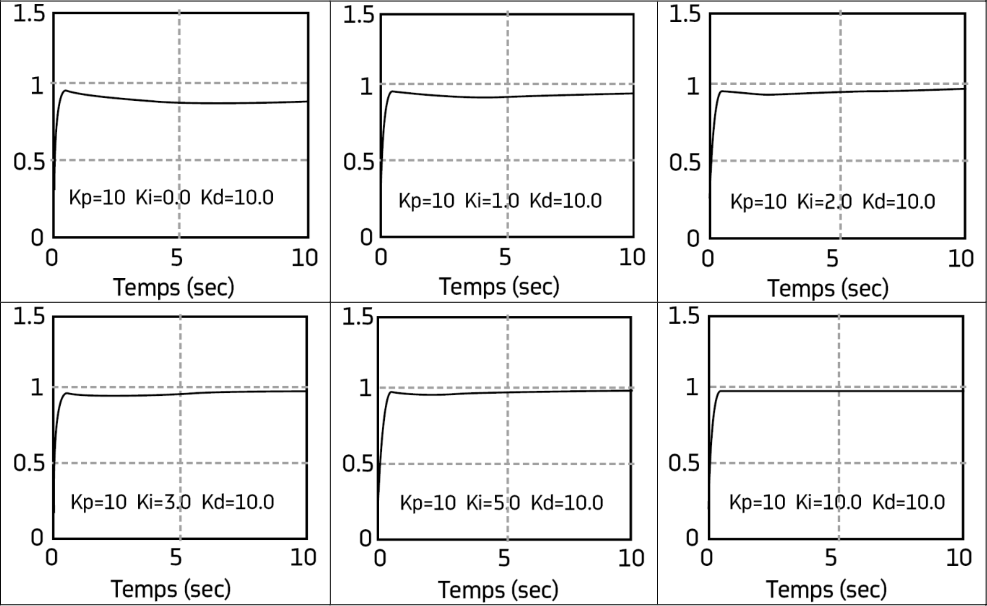

Q11. Indiquer quelle est l’influence de Ki sur la réponse du système.

3.4 - Synthèse

Q12. Quel est le meilleur compromis ?

Q13. Que peut-on dire concernant la stabilité du système soumis à un échelon pour les corrections proposées ?
