Vous allez capturer la trame envoyée par un Arduino vers un écran LCD I²C

Le constructeur met à disposition une bibliothèque permettant de simplifier la programmation de l'afficheur LCD.

Télécharger cette librairie en cliquant sur le lien suivant : Grove-LCD RGB Backlight Library

Exécuter le programme arduino

Dans le menu croquis, inclure une blibiothèque , ajouter une librairie zip et sélectionner le fichier précédemment téléchargé.

Copier-coller le programme ci-dessous dans l'éditeur Arduino

/* Capture d'une trame I²C */

#include <Wire.h>
#include "rgb_lcd.h"
rgb_lcd lcd;

void setup()
{
	// Configure l'afficheur LCD 16 colonnes et 2 lignes
	lcd.begin(16, 2);
	delay(100);
}

void loop()
{
	// Envoie le caractère Z toutes les secondes
	lcd.print('Z');
	delay(1000);
}

Depuis le menu Outils, sélectionner le port COM sur lequel l'arduino est connecté

Sauvegarder puis téléverser le programme dans l'Arduino

Branchez les voies A et B de l'oscilloscope sur les broches SDA et SCL (connecteur I2C)

Appuyer sur les boutons A, puis B de l'oscilloscope pour activer les 2 entrées (INPUT A : ON, PROBE 1:1 et INPUT B : ON, PROBE 1:1)

Régler le déclenchement TRIGGER : sur un front descendant (SLOPE ↓)

Options de déclenchement (TRIGGER OPTION) : déclenchement uniquement sur fronts (On Edges...On Trigger)

Régler la base de temps TIME sur 5µs

Décaler les 2 signaux SDA et SCL avec les boutons MOVE de chaque voie pour voir SDA en haut et SCL en bas de l'oscilloscope.

Appuyez sur le bouton CURSOR et déplacer les : (MOVE ◄ ►).

Relever la fréquence de l'horloge générée par le maitre : F_SCK = kHz et en déduire le débit : kbauds

Régler la base de temps sur 20µs

Capturer la tramme et reproduisez-la ci-dessous, vous pouvez utiliser la fonction zomm de l'oscilloscope pour être plus précis.

Trouver l'adresse hexadécimale de l'esclave et le type de requête

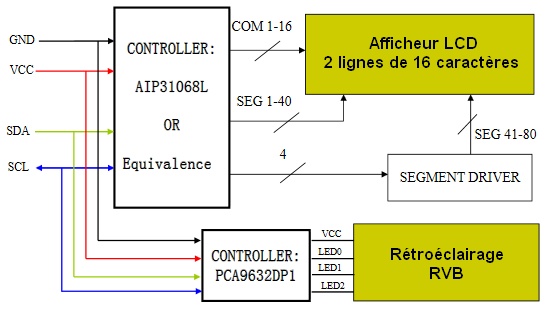

Schéma de l'afficheur LCD :

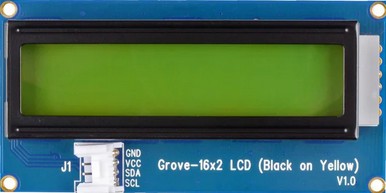

Caractéristiques constructeur de l'afficheur LCD :

Item	Valeur
Tension d'alimentation	5V
Courant absorbé	<60mA
Taille de la mémoire CGROM	10880 bits
Taille de la mémoire CGRAM	64x8 bits
Adresse I2C de l'afficheur LCD	0X3E
Adresse I2C rétroéclairage RVB (option)	0X62

d'après vos relevés et les caractéristiques constructeur quel élément de l'afficheur était destinataire de la trame ?

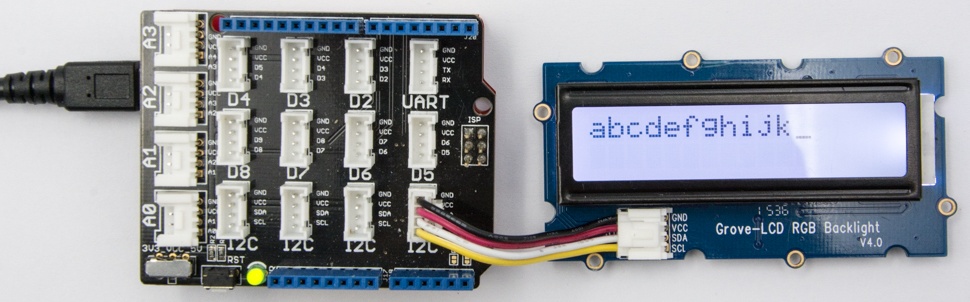

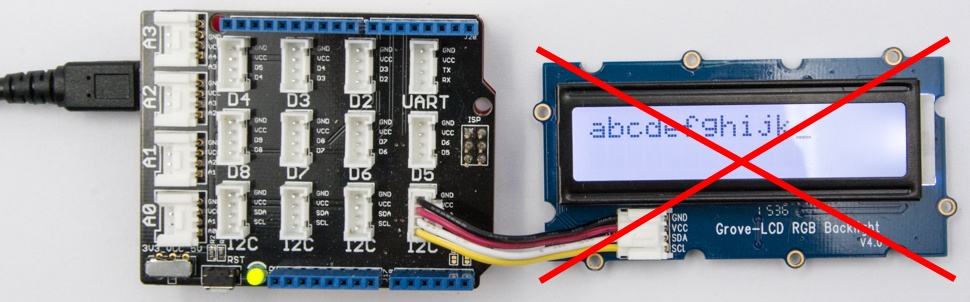

Brancher à chaud l'afficheur LCD sur l'une des lignes I2C et l'oscilloscope sur une autre

Relever la trame complète à l'oscilloscope

Régler la base de temps de l'oscilloscope afin de pouvoir lire plus facilement les niveaux logiques et relever les deux données transmises

Donnée1 : Donnée2 :



La donnée1 correspond au code de commande de l'afficheur et la donnée2 au caractère

Quelle commande a été envoyée à l'afficheur ?

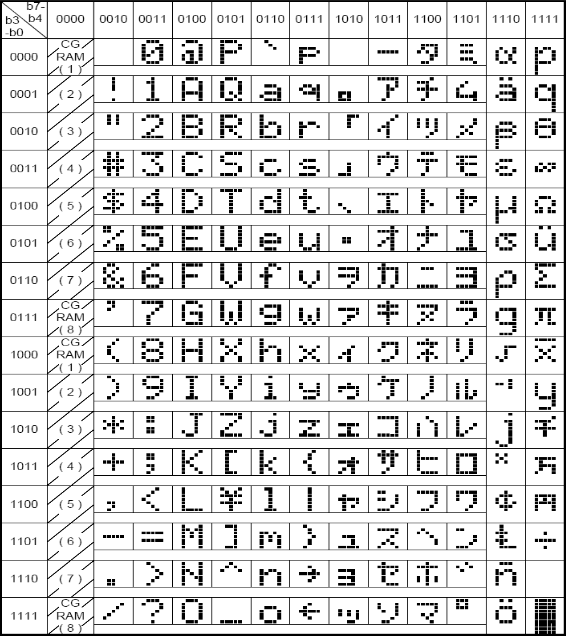

Quel caractère à été envoyé à l'afficheur ?

Faire un reset du microcontrôleur pour vérifier l'envoi du caractère

Le maitre envoie l'adresse de l'esclave

Le maitre envoie la donnée de commande

Le maitre envoie la donnée correspondant au caractère à afficher

Copier puis coller le programme dans l'éditeur Arduino, puis complétez-le afin de remplacer la méthode lcd.print('Z') :

// Envoi d'une trame I²C

#include <Wire.h>
#include "rgb_lcd.h"
rgb_lcd lcd;

void setup()
{
  // Configure l'afficheur LCD 16 colonnes et 2 lignes
  lcd.begin(16, 2);
  lcd.clear();
  delay(100);
}

void loop()
{
  Wire.beginTransmission(?);  // Envoie start et les bits d'adresses
  Wire.write(?);              // Envoie sur le bus la commande
  Wire.write(?);              // Envoie sur le bus le code de la lettre
  Wire.endTransmission();     // Termine l'envoi par un stop
  delay(1000);
}

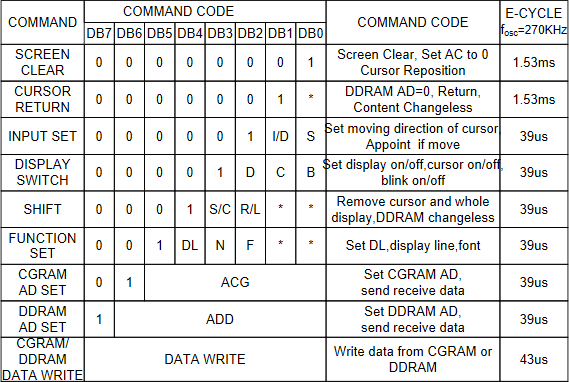

Remplacer les lignes lcd.begin(16, 2) et lcd.clear() en utiliant les commandes "FUNCTION SET" et "SCREEN CLEAR" du tableau de commande de l'afficheur LCD. La ligne #include "rgb_lcd.h" pourra alors être supprimée

Ecrire le programme permettant de choisir la couleur du rétroéclairage de l'afficheur LCD
