SCIENCES DE L'INGENIEUR

Niveau : Terminale générale, enseignement de spécialité SI

Modulation des signaux

1. Télécommunication

La télécommunication consiste à transmettre un signal entre un émetteur et un récepteur distant, via un médium portant une grandeur physique (fil électrique, ondes sonores, ondes électromagnétiques, …).

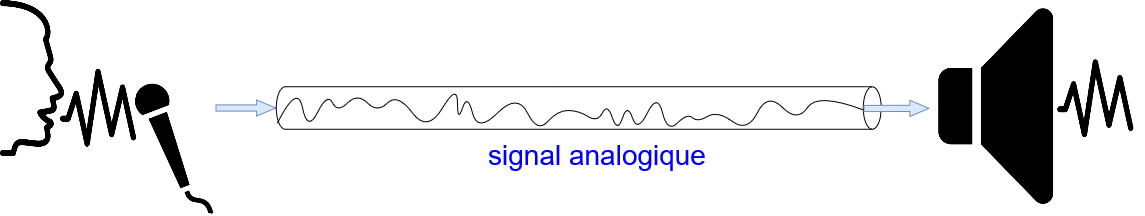

Ces signaux peuvent être de nature analogique ou numérique.

Tout signal peut être décomposé en une somme de signaux sinusoïdaux (série de Fourier) appelées harmoniques :

$\mathbf{u_m(t)=U_0+\displaystyle \sum_{n=1}^\infty U_n\sqrt{2}\sin\left(2\pi f_n\cdot t+\varphi_n\right)}$

avec :

U₀ : valeur moyenne de u_m(t)
U_n : valeur efficace de l’harmonique de rang n
f_n : fréquence de l’harmonique de rang n
φ_n : phase de l’harmonique de rang n

Cette décomposition permet de représenter un signal sous forme fréquentielle :

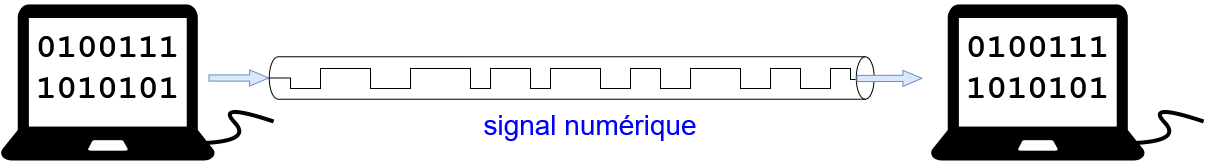

2. Transmission en bande de base

Transmettre en bande de base consiste à émettre le signal sur la ligne physique sans modifier ses fréquences (celles de ses harmoniques).

3. Bande passante

Mais ceci n’est possible que si la ligne le permet physiquement, car les harmoniques d’un signal transmis sur une ligne peuvent être fortement atténués, suivant leur fréquence, par la bande passante de la ligne :

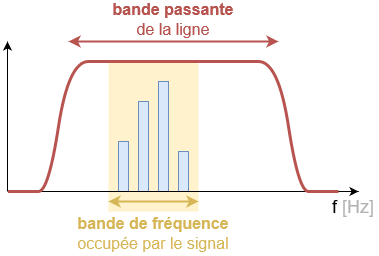

Bande de fréquence occupée par le signal compatible avec la bande passante de la ligne :

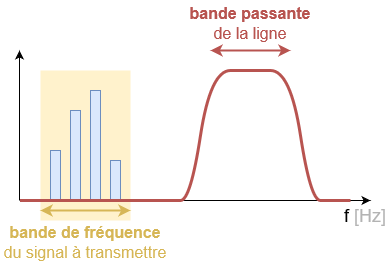

Bande de fréquence occupée par le signal incompatible avec la bande passante de la ligne :

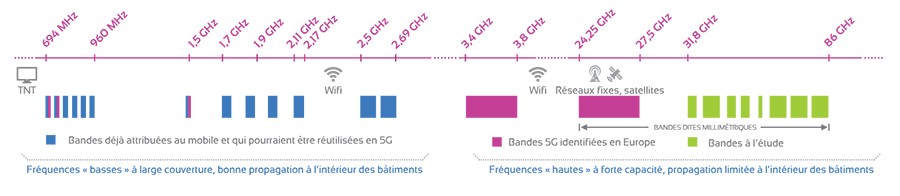

Les bandes passantes des lignes de transmission sont données par leur technologie :

Signal téléphonique : [300Hz – 3400Hz]
Wi-Fi : Wi-Fi 2 […20 MHz], Wi-Fi 6 […160Mhz]
Câble Ethernet : Cat 3 […10MHz], Cat 6 […250MHz]

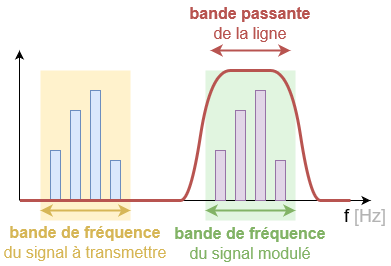

4. Transmission en bande large

La modulation d’un signal a pour objectif de transmettre des informations (numériques ou analogiques) en les adaptant au canal de transmission ou médium (ligne téléphonique, ondes radio, …).

Comme on est capable d’émettre et de recevoir une onde électromagnétique haute fréquence entre deux antennes, cela consiste à transformer le signal portant les informations (numériques ou analogiques) en un signal haute fréquence.

Par exemple, la voix humaine ne peut pas être transmise directement par onde radio.
On module donc une onde radio haute fréquence avec la voix. Ce signal est émis par l’antenne émettrice et reçu par l’antenne réceptrice. L’opération inverse est alors effectuée pour retrouver la voix initiale.

La modulation consiste à modifier un ou plusieurs paramètres d’une onde porteuse centrée sur la bande de fréquence du canal de transmission.

$\mathbf{S_{(t)} =A \cdot cos ( 2\pi f_{0}\cdot t+\varphi _{0} ) }$

Les paramètres modifiables sont :

L’amplitude : A
La fréquence : f₀
La phase : φ₀

Un canal de transmission, possède une bande passante réduite. De plus, il est affecté d’atténuation et de distorsions et soumis à des bruits.

Le type de modulation employé doit être adapté d’une part au signal, aux performances demandées, et aux caractéristiques de la ligne.

5. Définitions

Porteuse : la porteuse est une onde sinusoïdale, qui verra un de ses paramètres (amplitude, fréquence ou phase) être modifié par le signal modulant. Le paramètre qui varie définit le type de modulation. La porteuse est modulée par un signal modulant.

Signal modulant : c’est l’information à transmettre. Ce signal modifie un des paramètres (amplitude, fréquence ou phase) de la porteuse. Le signal modulant module la porteuse.

Signal modulé : c’est le signal résultant de la modulation.

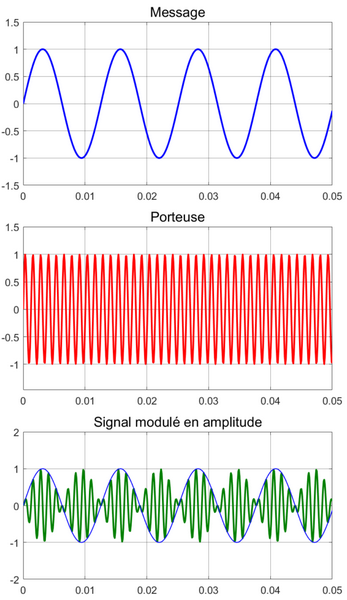

6. La modulation d’amplitude

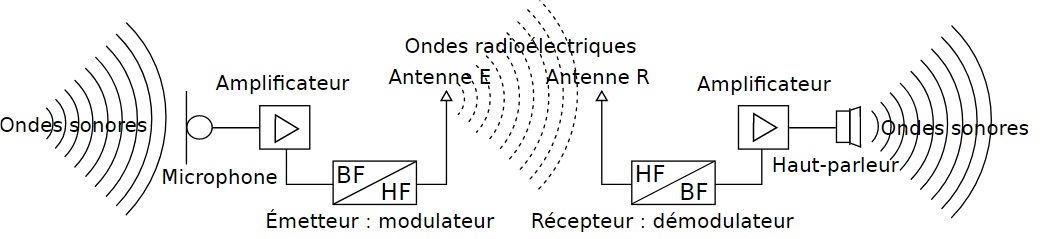

La modulation d’amplitude est utilisée en radio pour transmettre des signaux basses fréquences (voix, musique, etc.) à l’aide d’ondes électromagnétiques. Les ondes électromagnétiques portent très loin, elles peuvent donc être captées à longue distance. Une tension électrique, appelée tension modulante et contenant l’information à diffuser, module l’amplitude d’un signal porteur. Ce signal porteur est un signal à haute fréquence.

Le signal modulant, de basse fréquence, est transformé en tension électrique par un microphone ; la tension ainsi formée est utilisée pour faire varier (on dit moduler) l’amplitude d’un signal de Haute Fréquence (H.F.) appelée porteuse.

Le signal modulé ainsi formé est émis au moyen d’une antenne.
Une antenne réceptrice capte l’onde électromagnétique et restitue le signal électrique modulé. La démodulation permet alors d’extraire le signal modulant d’origine du signal modulé.

Le signal modulant est un signal portant l’information à transmettre (voix, musique, bits, etc.) m_(t) de fréquence faible devant la fréquence de la porteuse.

La porteuse est une tension sinusoïdale u_p(t) de fréquence f_p :

$\mathbf{u_{p(t)} = A_{p} \cdot \cos(2\pi f_{p}\cdot t)}$

6.1. Modulation d’amplitude à porteuse supprimée

Moduler l’amplitude consiste alors à multiplier le signal modulant et la porteuse :

$\mathbf{u_{m(t)} =k\cdot m(t) \cdot u_{p}(t)}$

avec k constante.

Avec un signal modulant $\mathbf{m_{(t)}=M \cdot \cos(2\pi f_{m}\cdot t)}$ alors le signal modulé aura pour équation :

$\mathbf{u_{m(t)} = M \cdot A_{p} \cdot \cos(2\pi f_{m}\cdot t) \cdot \cos(2\pi f_{p}\cdot t)}$

Ce type de modulation est simple à mettre en œuvre, mais la démodulation est plus complexe.

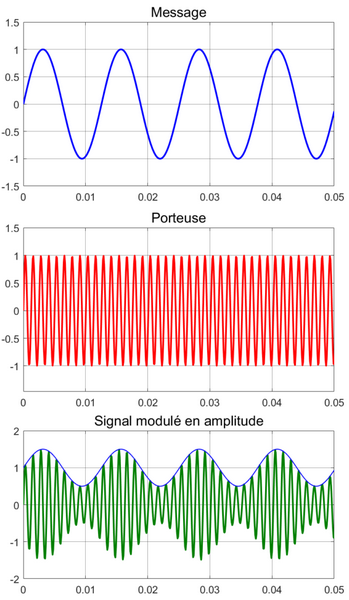

6.2 Modulation d’amplitude à porteuse conservée

Moduler l’amplitude consiste alors à transformer l’amplitude de la porteuse A_porteuse tel que :

$\mathbf{A_{porteuse} = 1+ k\cdot m(t)}$

avec k constante.

Avec un signal modulant $\mathbf{m_{(t)}=M \cdot \cos(2\pi f_{m}\cdot t)}$ alors le signal modulé aura pour équation :

$\mathbf{u_{m(t)} = A_{p} \cdot [1+kM \cdot \cos(2\pi f_{m}\cdot t)] \cdot \cos(2\pi f_{p}\cdot t)}$

Ici la démodulation consistera à détecter l’enveloppe du signal modulé, car cette enveloppe est l’image du signal modulant.

7. La modulation de fréquence

Pour la modulation de fréquence, c’est la fréquence de la porteuse qui est modulée par le signal modulant.

On a alors :

$\mathbf{f_{p(t)}=f_{p}+k_f \cdot m_{(t)}}$

avec k_f constante

Avec un signal modulant $\mathbf{m_{(t)}=M \cdot \cos(2\pi f_{m} \cdot t)}$ alors la fréquence du signal modulé aura pour équation :

$\mathbf{f_{p(t)}=f_{p}+k_f \cdot M \cdot \cos(2\pi f_{m} \cdot t)}$

En posant $\mathbf{\Delta f = k_f \cdot M}$

$\mathbf{u_{m(t)} = A_{p} \cdot \cos[2\pi f_{p} \cdot t+\frac{\Delta f}{f_m}\sin(2\pi f_{m} \cdot t)]}$

Modulation numérique

La modulation numérique consiste transmettre une trame de donnée binaire, en utilisant des signaux modulés.

Vue d’ensemble des modulations numériques

Modulation	Signification	Principe
OOK	On-Off Keying	Modulation d’amplitude (AM) à 0% ou 100%
ASK	Amplitude Shift Keying	Variante d’OOK multi-niveau
FSK	Frequency Shift Keying	Modulation par déplacement de fréquence, multi-niveau possible
MSK	Minimal Shift Keying	Modulation FSK avec écart de fréquence fixé à la moitié du débit binaire

Modulation d’amplitude

Les bits sont codés par une modulation de l’amplitude d’une porteuse.

Modulation par déplacement d’amplitude à 0% ou 100% : OOK (On-Off Keying)

« 0 » codé par l’amplitude $A_{0}=0 V$ le signal envoyé est donc 0
« 1 » codé par l’amplitude $A_{p}$ le signal envoyé est donc $A_{p} \sin(2\pi f_{p}\cdot t)$

Le spectre d’un signal est la représentation en fonction de la fréquence des amplitudes des différentes composantes présentes dans ce signal.

Le spectre d’un signal OOK présente un pic autour de la fréquence de la porteuse :

Modulation par déplacement d’amplitude : ASK (Amplitude-Shift Keying)

« 0 » codé par l’amplitude $A_{0}$ le signal envoyé est donc $A_{0} \cdot \sin(2\pi f_{p}\cdot t)$
« 1 » codé par l’amplitude $A_{1}$ le signal envoyé est donc $A_{1} \cdot \sin(2\pi f_{p}\cdot t)$

Le spectre d’un signal ASK présente donc aussi un seul pic autour de la fréquence de la porteuse puisqu’une seule fréquence est utilisée.

Modulation par déplacement d’amplitude multi-niveaux : MASK **(Multi Amplitude-Shift Keying)**

« 00 » codé par l’amplitude $A_{00}$ le signal envoyé est donc $A_{00} \cdot \sin(2\pi f_{p}\cdot t)$
« 01 » codé par l’amplitude $A_{01}$ le signal envoyé est donc $A_{00} \cdot \sin(2\pi f_{p}\cdot t)$
« 10 » codé par l’amplitude $A_{10}$ le signal envoyé est donc $A_{10} \cdot \sin(2\pi f_{p}\cdot t)$
« 11 » codé par l’amplitude $A_{11}$ le signal envoyé est donc $A_{11} \cdot \sin(2\pi f_{p}\cdot t)$

Le spectre d’un signal M-ASK présente donc lui aussi un seul pic autour de la fréquence de la porteuse puisqu’une seule fréquence est utilisée.

Modulation de fréquence

Modulation par déplacement de phase : PSK (Phase Shift Keying)

« 0 » codé par la fréquence $f_0$ le signal envoyé est donc $A \cdot \sin(2\pi f_{0}\cdot t)$
« 1 » codé par la fréquence $f_1$ le signal envoyé est donc $A \cdot \sin(2\pi f_{1}\cdot t)$

Comme deux fréquences sont utilisées, le spectre d’un signal FSK présente deux pics. Le premier pour la fréquence portant le « 1 » logique, le second pour la fréquence portant le « 0 » logique :

Modulation par déplacement de fréquence multi-niveaux : MFSK (Multiple Frequency-Shift Keying)

« 00 » codé par la fréquence $f_{00}$ le signal envoyé est donc $A \cdot \sin(2\pi f_{00}\cdot t)$
« 01 » codé par la fréquence $f_{01}$ le signal envoyé est donc $A \cdot \sin(2\pi f_{01}\cdot t)$
« 10 » codé par la fréquence $f_{10}$ le signal envoyé est donc $A \cdot \sin(2\pi f_{10}\cdot t)$
« 11 » codé par la fréquence $f_{11}$ le signal envoyé est donc $A \cdot \sin(2\pi f_{11}\cdot t)$

Pour le signal 4-FSK, quatre fréquences sont utilisées. le spectre d’un signal 4-FSK présente donc 4 pics :
