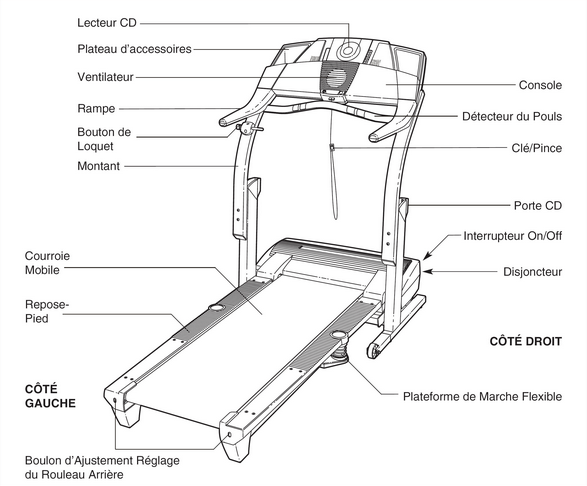

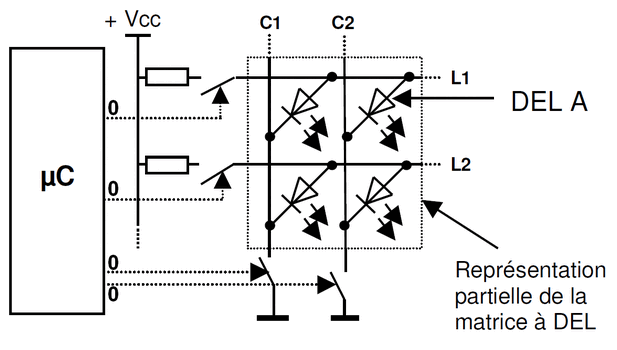

Q1. Placez des niveaux logique 1 ou 0 dans le tableau ci-dessous permettant d’activer les colonnes permettant d’obtenir le pictogramme « = »

En faire de même pour les lignes.

Q2. Allumer le Raspberry pi, vérifier la présence des fichiers tapisIHM.py et biometre.py dans le dossier documents, sinon télécharger tapis1.py et biometre.py.

Ouvrir le script tapis1.py avec l'application « Thonny » et modifiez-le comme suit :

• Compléter les variables lignes et colonnes aux lignes 31 et 32 du code ;
• La fonction eteindre() permet de mettre toutes les lignes et colonnes à l'état logique zéro. Compléter les lignes 15 et 16 du code ;
• Entrez les valeurs binaires précédées du préfixe 0b, en lignes 42 et 43, permettant de commander l'afficheur pour afficher le pictogramme « = ».

Brancher la matrice LED, exécuter le programme et faire valider le fonctionnement par le professeur.

Reporter vos modifications ci-dessous, permettant de faire fonctionner le programme :

# Programme dessinant le pictogramme Effort inefficace # Importation de l'interface homme machine (IHM) from biometre import * def init(): ''' Définit les colonnes et les ligne comme sorties ''' for b in colonnes: GPIO.setup(b,GPIO.OUT) for b in lignes: GPIO.setup(b,GPIO.OUT) def eteindre(): ''' fonction qui permet d'étendre la matrice LED ''' GPIO.output(colonnes,[?]) # Mise à 0 de toutes les colonnes GPIO.output(lignes,[?]) # Mise à 0 de toutes les lignes def commander(lc,n): ''' Paramètres : lc : liste des lignes ou colonnes n : octet à mettre sur les broches des lignes ou colonnes ''' tab=[] # convertit la variable n passée en paramètre en un tableau binaire tab contenant les niveaux logiques for i in range(len(lc)): tab.insert(0,n%2) n//=2 #affectation des valeurs en sorties des lignes ou colonnes GPIO.output(lc,tab) # déclaration des broches GPIO de type list lignes=[?] colonnes=[?] # temps de défilement entre chaque colonne en secondes t=0.25 init() eteindre() # Pictogramme inefficace # Remplacer les ? par leurs valeurs binaires commander(colonnes,0b?) commander(lignes,0b?)

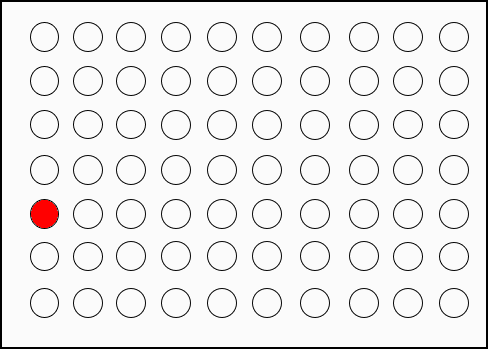

Pour afficher les autres pictogrammes, il faut faire défiler les colonnes les unes après les autres très rapidement et l’œil percevra le pictogramme entier.

Regarder la vidéo du multiplexage d'un afficheur 7 segments pour comprendre le principe de programmation :

Q3. Complétez la séquence permettant d’afficher le pictogramme ci-dessus en additionnant les poids lignes et des colonnes sélectionnées.

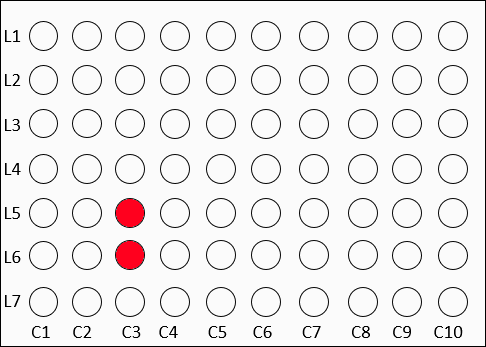

Q4.Vérifier la présence du fichier tapis1.py dans le dossier documents, sinon télécharger, puis modifier le programme tapis2.py en ajoutant les valeurs décimales des colonnes et lignes, permettant d'afficher le pictogramme « Brûlage des graisses ».

Faire valider le fonctionnement après avoir ajusté la variable t : temps de défilement des colonnes.

Reportez vos modifications ci-dessous : la variable t et la boucle while True :.

t=0.25 # temps de défilement entre chaque colonne # pictogramme flamme effort brûlage de graisses while True: # remplacer les ? par leurs valeurs décimales commander(colonnes,?) commander(lignes,?) sleep(t) commander(colonnes,?) commander(lignes,?) sleep(t) ???

Le programme précédent comporte de nombreuses lignes qui pourraient être réduites grâce à une boucle for ainsi que 2 listes cols_flamme et lignes_flamme contenant les octets de chaque ligne et colonne.

# on place toutes les valeurs des colonnes dans une liste cols_flamme=[10,20,30,40,50,60] # exemple pour des valeurs quelconques for i in range (0,6): # i va prendre successivement les valeurs comprise entre 0 et 6 (6 exclus) print(i,cols_flamme[i]) # affiche les valeurs de i et parcourt la lsite print("fin de la boucle for après que i=",i)

Exécuter

• Déclarez ces 2 listes cols_flamme et lignes_flamme après t=0.25.
• juste après la boucle while True : créer une boucle for permettant de parcourir ces 2 listes afin de réduire le programme du pictogramme de « brûlage de graisses ».

Q5. Complétez la séquence permettant d’afficher le pictogramme ci-dessus :

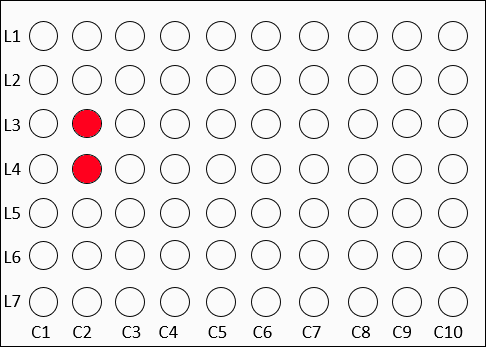

Q6. Vérifier la présence du fichier tapis3.py dans le dossier documents, sinon télécharger, puis modifier le programme tapis3.py permettant d'afficher le pictogramme représentant un effort « Aérobie » en programmant des valeurs hexadécimales.

Exécuter le programme et faire valider le fonctionnement par le professeur

Reportez vos modifications ci-dessous : la variable t et la boucle while True :.

# complétez les deux listes avec leurs valeurs hexadécimales cols_coeur=[0x?,] lignes_coeur=[0x?,] # pictogramme du coeur while True: for i in range(0,?): commander(colonnes,??) commander(lignes,??) sleep(t)

Q7. Vérifier la présence des fichiers tapisIHM.py et biometre.py dans le dossier documents, sinon télécharger tapisIHM.py.

Pour réduire le nombre de variables, nous allons utiliser des listes contenant 2 sous-listes

Exemple :

flamme=[[1,2,3,4],[10,20,30,40]] for i in range(0,4): print(flamme[0][i],flamme[1][i]) # parcourt tous les éléments des deux sous-listes

Exécuter

• Compléter les lignes 48, 49 et 50 en y ajoutant les valeurs des colonnes et des lignes des pictogrammes des programmes précédents
• Compléter les lignes 67, 68 et 69 en y ajoutant les calculs des 3 seuils fc1, fc2 et fc3
• Tester le fonctionnement du programme sur les 3 premières zones
• Faire valider le fonctionnement par le professeur
• Effacer l'instruction pass en ligne 80 et implanter le code correspondant à l'agorithme suivant :

n = valeur entière du calcul (0.2/t/8)
pour i variant de 0 à n
    afficher le pictogramme coeur durant t secondes
éteindre l'afficheur
attendre 0.2 secondes

• Faire valider le fonctionnement par le professeur

Compléter le programme ci-dessous avec vos modifications.

# déclaration des lites des pictogrammes # repos [[valeur binaire Colonne],[valeur binaire Ligne]] repos=[[?],[?]] # flamme [[liste des valeurs des colonnes],[liste des valeurs des Lignes]] en décimal flamme=[[?,?,?,?,?,?],[?,?,?,?,?,?,?,?]] # coeur [[liste des valeurs des colonnes],[liste des valeurs des Lignes]] en HEXADECIMAL coeur= [[?,?,?,?,?,?,?],[?,?,?,?,?,?,?]] init() eteindre() def boucle(): ''' récupère l'age, la féquence cardiaque fc, calcule les 3 seuils fc1, fc2, fc3, puis affiche le pictogramme adéquat ''' global t,valeur age=int(age_ihm.get()) # variable qui contient l'age de l'utilisateur fc=int(fc_ihm.get()) # variable qui contient la fréquence cardiaque de l'utilisateur fcmax=? fc1=int(?) fc2=int(?) fc3=int(?) if fc<fc1: afficher(repos,t) elif fc<fc2: afficher(flamme,t) elif fc<fc3: afficher(coeur,t) else: # Allumer le pictogramme du coeur durant 200ms # Eteindre le pictogramme pendant 200ms pass Mafenetre.after(1,boucle) # relance la boucle à l'infini Mafenetre.after(1,boucle) # Lance la boucle principale Mafenetre.mainloop() # Traite les évènement de l'IHM
