TD : ETUDE D'UNE LA LAMPE AUTONOME

TD à faire avant . La page sera en lecture seule, passée cette date.

1. Mise en situation

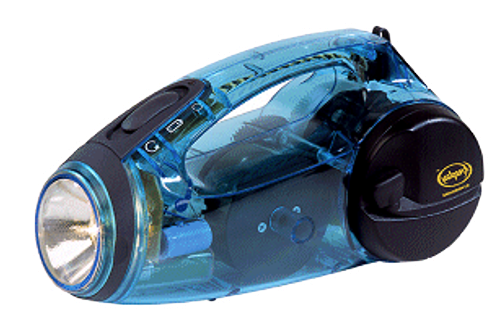

Cette lampe autonome est munie d'une manivelle qui entraine un moteur. Ce moteur à courant continu va transformer l'énergie mécanique en énergie électrique. Il va permettre de charger les batteries et d'éclairer les 3 led blanches.

L'ampoule à incandescence fonctionne uniquement grâce aux batteries

Un adaptateur secteur permet de recharger la batterie

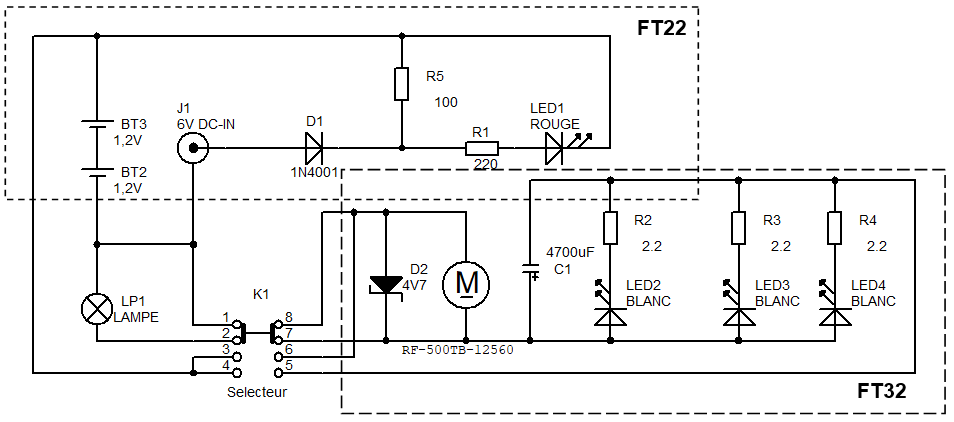

2. Schéma structurel

La fonction technique FT22 permet de recharger les batteries et d'allumer le voyant de charge

La fonction technique FT32 permet d'allumer les 3 LED en tilisant l'énergie musculaire ou les batteries, selon la position du sélecteur.

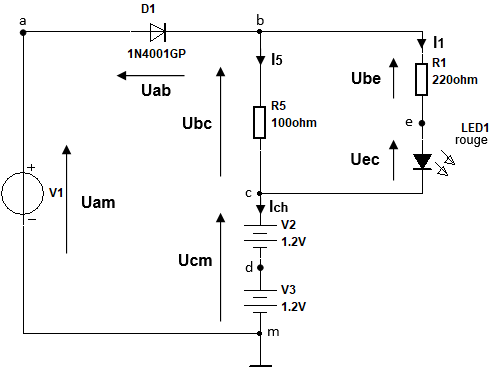

3. ETUDE DE FT22 :

  • Q1. Calculer la tension Ucm aux bornes des 2 batteries associées en série

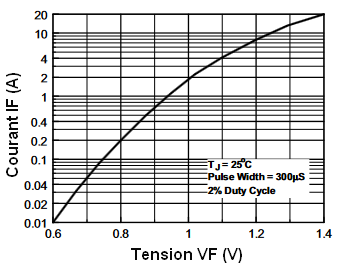

  • Q2. D’après les document constructeur ci-dessous, relever graphiquement la valeur de la tension VF pour un courant IF de 200mA ?

    Vf =

    Cette tension VF correspond à la tension Uab se trouvant aux bornes de la diode.

  • Q3. Sachant que le chargeur fournir une tension Uam = 8V, calculer la ddp Ubc, tension aux bornes de R5. On supposera que les ddp aux bornes des batteries restent constantes.

  • Q4. En utilisant le résultat précédent, calculer le courant I5 circulant dans R5 d'après la loi d'Ohms

  • Q5. Sachant que Ubc = 4,8V et que la ddp aux bornes de la LED1 Uec=1,6V, Calculez Ube

  • Q6. En utilisant le résultat précédent, calculer le courant I1 circulant dans R1 d'après la loi d'Ohms

  • Q7. Connaissant le courant I1 et i5, calculer le courant de charge des batteries Ich
