Internet

1. Introduction

Lorsque vous entrer dans la barre de navigation https://spe-lavoisier.fr/internet.php, votre ordinateur va entrer en communication avec un autre ordinateur (un serveur) qui va vous envoyer le contenu de la page demandée. Ce serveur peut être à l'autre bout du monde et est relié avec le votre par un réseau.

L'Internet est un réseau mondial de milliards d'ordinateurs, de serveurs, de smartphones et d'autres appareils électroniques interconnectés. Grâce à l'Internet, ces appareils peuvent communiquer entre eux, permettant ainsi aux utilisateurs d'envoyer et de recevoir des informations, de naviguer sur des sites web, de partager des fichiers, d'envoyer des e-mails, et bien plus encore. L'Internet fonctionne via un ensemble de protocoles standardisés, dont le plus important est le protocole TCP/IP.

Répondre aux questions suivantes :

    1. Par quel moyen physique relie-t-on une ferme de données à un ordinateur personnel ?

    2. Comment connecte-t-on un téléphone à Internet ?

    3. Comment appelle-t-on l'ordinateur qui permet d'envoyer les données stockées sur son disque dur ?

    4. Comment est identifié, de façon unique, un ordinateur ou un serveur connecté à Internet ?

    5. Qui attribue une adresse IP à un ordinateur ?

    6. De combien d'octets est composé une adresse IPv4 ?

    7. Que peut-on renseigner dans la barre d'adresse du navigateur pour accéder à un site Internet ?

    8. Comment s’appelle le serveur qui stocke le répertoire des sites Internet ?

    9. Sous quelle forme sont transmises les données d'un serveur vers un ordinateur ?

    10. Comment s’appelle l'appareil relié à la fibre optique qui arrive au lycée ?

    11. Comment s'appelle le câble qui transmet les signaux électriques à l'ordinateur ?

    12. Quelle institution attribue les adresses IP aux sites Internet ?

    13. Quels chiffres utilise-t-on pour transmettre les informations sur Internet ?

    14. Comment sont découpés ces chiffres qui composent un message ou une vidéo ?

    15. Que comprend un paquet de données ?

    16. Quel chemin sera emprunté pour acheminer les paquets d'un serveur à un ordinateur ?

    17. Grâce à quoi réassemble-t-on les paquets reçus par l'ordinateur ?

    18. Que doit envoyer l'ordinateur au serveur lorsque des paquets se perdent ?

    19. Citer 3 protocoles qui gère le flux des paquets de données sur Internet et leur rôle

2. Les réseaux informatiques

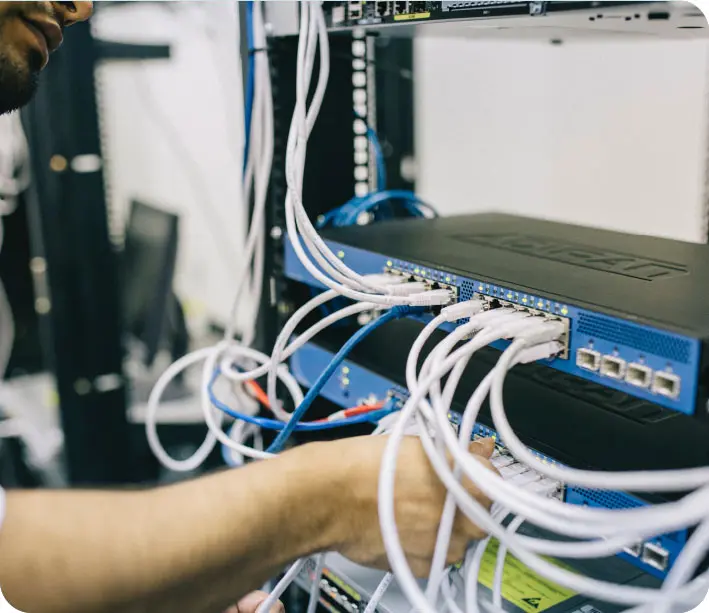

2.1. Le commutateur

photo commutateur

Rôle d'un commutateur

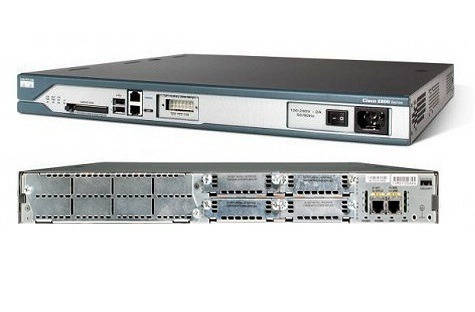

2.2. Le routeur

photo commutateur

Rôle d'un routeur

2.3. Adressage IPv4

La plupart des réseau locaux sont basés sur un adressage IPv4, formé de 4 octets. Un octet est composé de 8 bits.

  • La valeur minimale d'un octet est : 0000 0000(2) soit en décimal,
  • La valeur maximale d'un octet est : 1111 1111(2) soit en décimal.

Exemple d'adresse réseau :

Elle est associée à un masque de sous réseau par exemple :

Ce masque permet de définir l'adresse de sous-réseau dont fait partie l'ordinateur

On peut le comparer au nom de la rue pour une adresse postale ici 192.168.1.0. Les maisons peuvent alors prendre les numéros allant de 1 à 254 (255 étant réservé à l'adresse de diffusion).

Pour avoir des rues contenant plus de 254 maisons (ou plus de 254 ordinateurs comme au lycée), on peut changer le masque de sous-réseau et le nom de la rue.

exemple :

    Adresse IP : 170.16.5.1

    Masque :    255.255.0.0

L'adresse de sous-réseau sera :

Tous les ordinateurs dont l'adresse commence par 170.16 seront dans le même sous-réseau et pourront communiquer entre eux directement en étant reliés par un commutateur.

Pour communiquer avec le réseau précédent (192.16.1.0) il faudrait rajouter un .

2.4. Configuration d'un réseau LAN

Sur vos ordinateurs portables, vous pouvez installer le logiciel Filius (télécharger) et suivre le guide d'installation. L'installation est inutile sur les ordinateurs du lycée.

Télécharger le fichier reseau_LAN.fls

Exécuter l'application Filius puis ouvrir le fichier reseau_LAN.fls précédemment téléchargé.

image du réseau LAN

    1. Cliquer sur le triangle vert pour lancer la simulation du réseau,
    2. cliquer sur l'ordinateur ayant pour adresse IP 192.168.1.10,
    3. cliquer sur ligne de commande,
    4. taper la commande ping 192.168.1.1 et Entrée afin de vérifier que l'ordinateur 192.168.1.10 communique bien avec le portable 192.168.1.1,
    5. taper la commande ping 192.168.0.2 et Entrée puis expliquez pourquoi la communication échoue et quelle solution proposez-vous.

    6. Procéder à la modification en cliquant sur l'icône du marteau, faire un double-clic sur l'ordinateur concerné et procédez à la correction. Repasser en mode simulation et refaire un ping vers l'adresse IP de ce PC afin de vérifier si les ordinateurs communiquent entre eux.

      7. Appeler le professeur pour faire valider votre travail (validation 1).

    7. Double-cliquer maintenant sur le portable ayant l'adresse IP 170.16.0.1, expliquez pourquoi il ne peut pas entrer en communication avec les ordinateurs de gauche ni avec l'ordinateur ayant l'adresse IP 172.16.0.2.

      8. Appeler le professeur pour faire valider votre travail (validation 2).

Connectez-vous afin de pouvoir téléverser votre fichier en ligne.

2.5. Configuration d'un réseau WAN

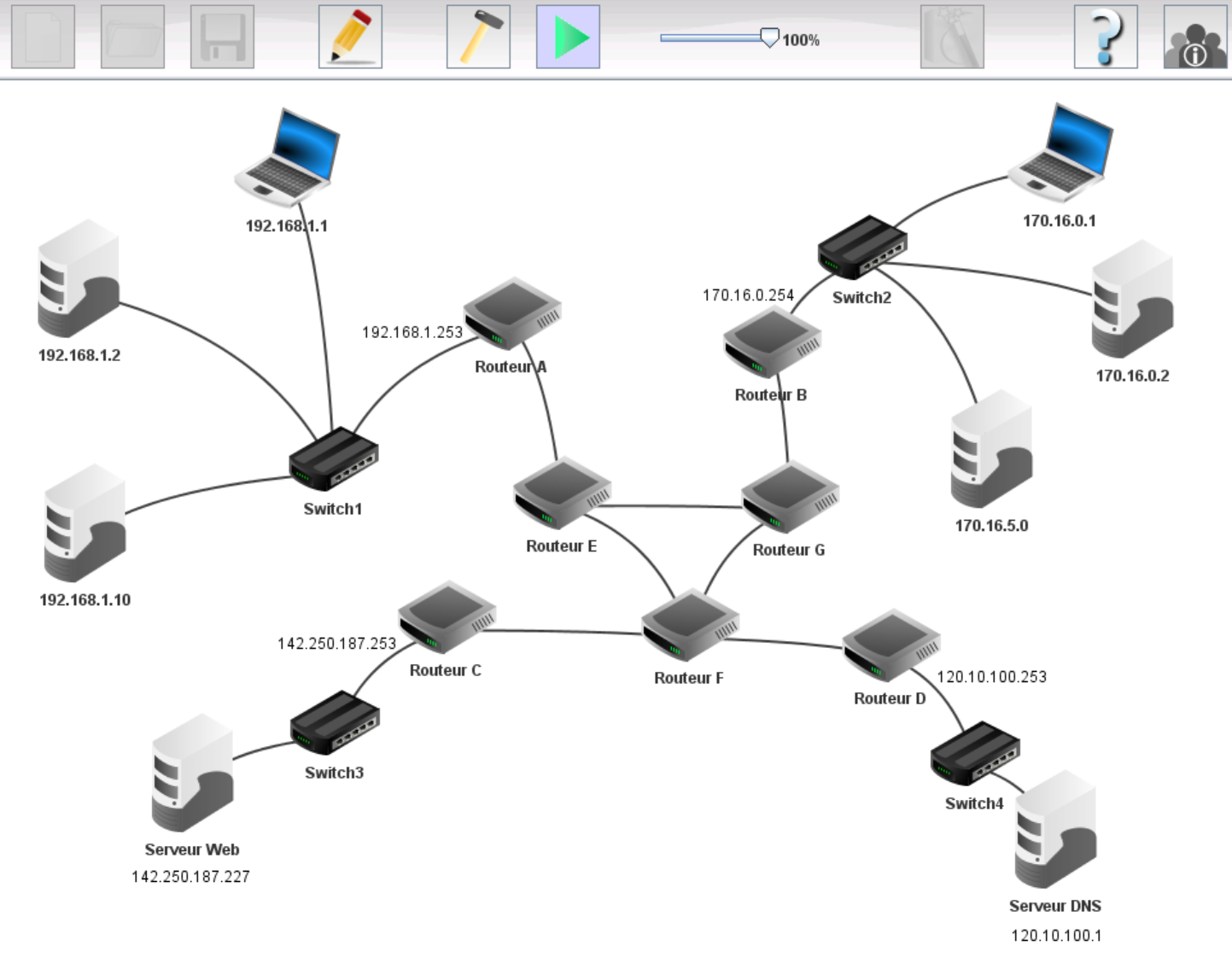

Le réseau suivant permet de simuler le réseau internet avec un serveur DNS, un serveur web et 2 réseaux locaux.

image du réseau WAN

Pour pouvoir sortir du réseau local, les ordinateurs ont besoin de connaître l'adresse de la passerelle (du routeur) branchée au commutateur (switch) du réseau.

Par exemple, un paquet de données envoyé par le serveur web vers l'ordinateur ayant l'adress IP 170.16.0.2 peut emprunter la route suivante :

Serveur web → Switch3 → Routeur C → Routeur F → Routeur G → Routeur B → Switch2 → 170.16.0.2

Indiquer une autre route possible, puis expliquer pourquoi il est nécessaire d'avoir plusieurs routes possibles sur Internet :

Indiquer les adresses IP des passerelles :

  • Adresse IP de la passerelle des ordinateurs branchés sur le switch1 :

  • Adresse IP de la passerelle des ordinateurs branchés sur le switch2 :

  • Adresse IP de la passerelle des ordinateurs branchés sur le switch3 :

  • Adresse IP de la passerelle des ordinateurs branchés sur le switch4 :

Télécharger le fichier reseau_WAN.fls, puis l'ouvrir dans Filius.

Cliquer sur l'icône marteau afin de renseigner les adresses IP des passerelles de chaque ordinateur lui correspondant.

Tester votre réseau en faisant des ping des ordinateurs vers le serveur web

Appeler le professeur pour faire valider votre travail (validation 3).

En mode simulation, double-cliquer sur le serveur web et démarrer-le.

Ouvrir un navigateur web dans le réseau branché au switch1 et entrer l'url suivante : http://142.250.187.227. Vérifier que vous avez accès à la page web de filius.

En faire de-même pour un ordinateur du réseau LAN branché au switch 2.

Configurer maintenant le serveur DNS afin que le nom de domaine composé par <votre_prénom-votre_nom.fr> exemple : celine-dubois.fr soit associé à l'adresse IP du serveur Web, puis démarrer le service avec l'option "activer la résolution récursive".

Depuis les navigateurs remplacer l'url composée par l'adresse IP par le nom de domaine composé par votre prénom-nom.fr.

Appeler le professeur pour faire valider votre travail (validation 4).

Connectez-vous afin de pouvoir téléverser votre fichier en ligne.
